覆銅陶瓷載板發展面臨的機遇、風險展望，企業玩家分析

1、所處陶瓷載板市場概述

隨著電子技術的不斷進步，散熱問題已經逐漸成為限制功率型電子產品朝著大功率與輕型化方向發展的瓶頸。熱量在功率型電子元器件內部的不斷積累將使得芯片結溫逐步升高，并產生熱應力，引發壽命降低及色溫變化等一系列可靠性問題。在功率型電子元器件的封裝應用中，陶瓷載板不僅承擔著電氣連接和機械支撐等功能，更是熱量傳輸?shù)闹匾ǖ馈?/p>

對于功率半導體器件而言，封裝載板必須滿足以下要求：1）高熱導率。目前功率半導體器件均采用熱電分離封裝方式，器件產生的熱量大部分經由封裝載板傳播出去，導熱良好的基板可使芯片免受熱破壞；2）與芯片材料熱膨脹系數匹配。功率器件芯片本身可承受較高溫度，且電流、環境及工況的改變均會使其溫度發生改變。由于芯片直接貼裝于封裝載板上，兩者熱膨脹系數匹配會降低芯片熱應力，提高器件可靠性；3）耐熱性好，滿足功率器件高溫使用需求，具有良好的熱穩定性；4）絕緣性好，滿足器件電互連與絕緣需求；5）機械強度高，滿足器件加工、封裝與應用過程的強度要求；6）價格適宜，適合大規模生產及應用。

目前市面上常見的電子封裝載板材料包括有塑料載板（PCB）、金屬電路板（MCPCB）和陶瓷載板等。PCB 具有價格低廉，工藝成熟以及易加工等特性，但其導熱性導電性差，熱膨脹系數與電子器件匹配度低，難以滿足中高端封裝需求；MCPCB 雖導熱率高，但熱膨脹系數難以與電子器件匹配，且價格較高，不宜廣泛使用；陶瓷載板憑借其極好的耐高溫、耐腐蝕、熱導率高、機械強度高、熱膨脹系數與芯片相匹配等特性成為大功率、高密度、高溫及高頻器件封裝的首選，廣泛應用于功率電子器件和高溫電子器件的封裝領域。

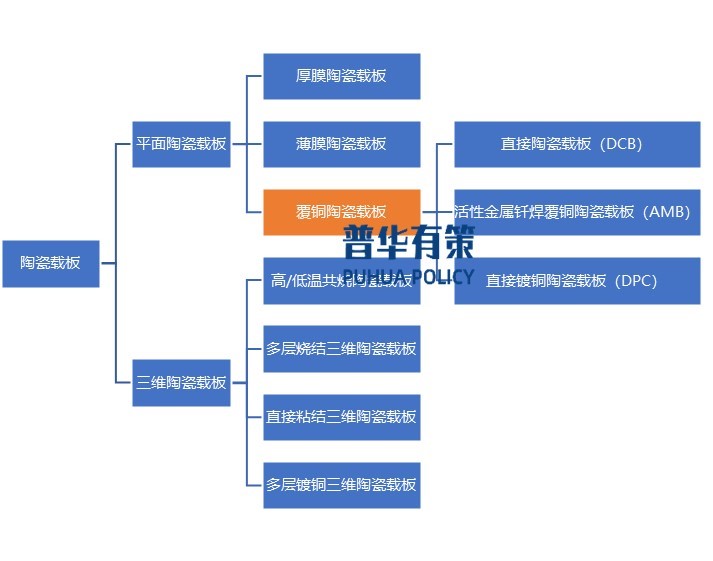

根據制備原理、工藝、封裝結構、應用領域等不同，陶瓷載板可分為平面陶瓷載板與三維陶瓷載板，具體分類如下：

陶瓷載板主要分類

資料來源：普華有策制圖

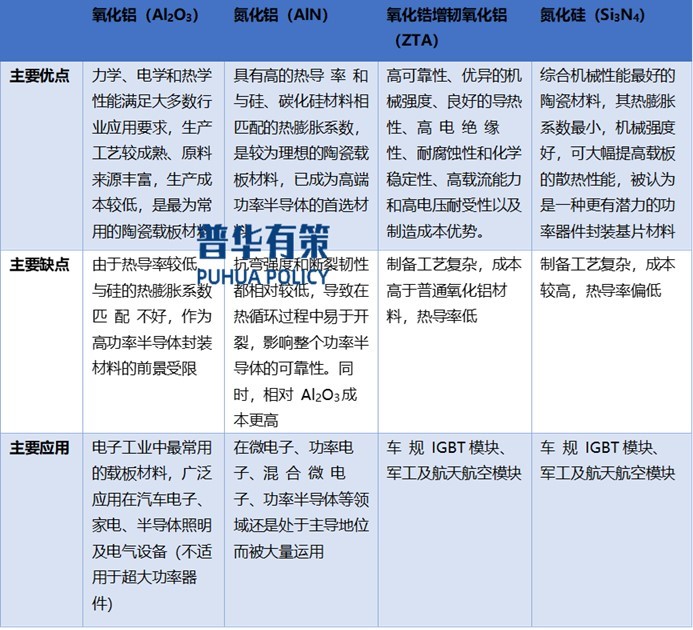

目前，覆銅陶瓷載板中常用陶瓷材料包括：氧化鋁（Al2O3）、氮化鋁（AlN）、氧化鋯增韌氧化鋁（ZTA）、氮化硅（Si3N4）等，其優缺點及應用具體如下：

覆銅陶瓷載板中常用陶瓷材料優缺點及應用

資料來源：普華有策制圖

氧化鋁（Al2O3）、氮化鋁（AlN）和氧化鋯增韌氧化鋁（ZTA）由于制備工藝較為成熟、成本較低、綜合性能較好，目前在 DCB 陶瓷載板市場占據主流市場地位；而氮化硅（Si3N4）陶瓷材料由于綜合性能突出，采用 AMB 工藝制作的覆銅陶瓷載板在高功率、大溫變電力電子器件封裝領域發揮重要作用及優勢，尤其在第三代半導體功率器件封裝領域是首選材料。

2、覆銅陶瓷載板行業概述

覆銅陶瓷載板是將高導電無氧銅在高溫下鍵合到陶瓷表面，然后通過影像轉移的方法完成表面圖形的制作，以實現電氣連接性能的連接材料，它既具有陶瓷的高導熱性、高電絕緣性、高機械強度、低膨脹等特性，又具有無氧銅金屬的高導電性和優異的焊接性能，并能像 PCB 線路板一樣刻蝕出各種圖形。覆銅陶瓷載板是功率電子器件、熱電模組及光電子器件封裝環節的關鍵材料。隨著功率器件工作電壓、電流的增加和芯片尺寸不斷減小，芯片功率密度急劇增加，對芯片的散熱封裝的可靠性提出了更高挑戰。尤其在軌道交通、電動汽車用的高壓、大電流、高功率應用場景，傳統柔性基板或金屬基板已滿足不了半導體模塊高散熱、高可靠性的要求，覆銅陶瓷載板因其具有的良好的導熱性、耐熱性、絕緣性、低熱膨脹系數，成為功率電子器件封裝環節最為重要的基礎材料，其可靠性水平?jīng)Q定了功率器件的性能。

作為功率器件封裝工藝的關鍵技術，陶瓷覆銅技術及國際市場長期被歐美、日韓企業壟斷，尤其在高可靠性的覆銅陶瓷載板領域，國內企業長期依賴進口。我國功率半導體封裝產業的發展迫切需要基礎材料的突破，尤其未來我國在碳化硅、氮化鎵模塊封裝領域的自主發展首先要突破的瓶頸就是陶瓷覆銅技術，該技術已列入《中國制造 2025》的重大攻關項目。

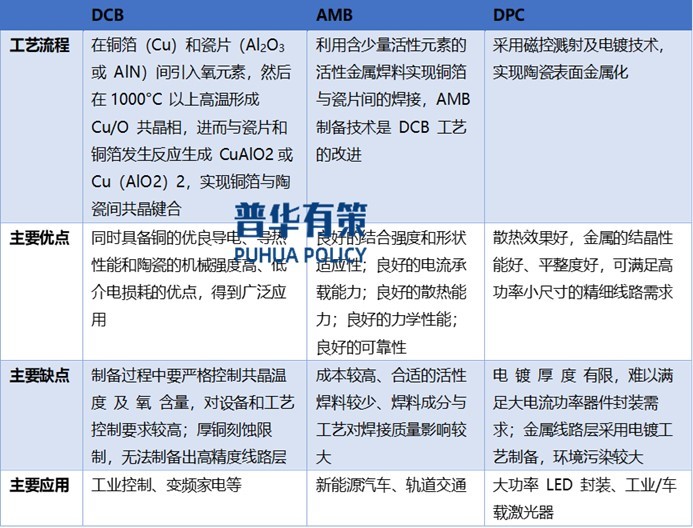

覆銅陶瓷載板按不同的工藝路線劃分包括：直接鍵合銅陶瓷載板（DirectCopper Bonding Ceramic Substrate，DCB）、活性金屬焊接陶瓷載板（Active MetalBrazing Ceramic Substrate，AMB）和直接電鍍銅陶瓷載板（Direct Plated CopperCeramic Substrate，DPC）等，載板的可靠性一方面源于陶瓷本身的物理性能，另一方面則源于生產商不同的工藝技術和工藝水平帶來的銅和陶瓷不同的結合強度。

覆銅陶瓷載主要細分產品工藝、優缺點及應用

資料來源：普華有策制圖

上述載板中，AMB 載板尤其是氮化硅 AMB 載板是當下最具競爭力的第三代半導體 SiC 功率器件用封裝載板，隨著電力電子向高功率、大電流、高能量密度的方向快速發展，市場對于更高可靠性的氮化硅 AMB 載板的需求越來越迫切。目前，全球僅有富樂華、羅杰斯、Dowa、Denka 等少數企業具備量產工藝并實現大批量供應。

3、行業主要特性

1）周期性

覆銅陶瓷載板行業與半導體行業，特別是功率半導體行業存在緊密的聯動關系，上述行業具有較強的周期性特征并與宏觀經濟和政治環境等密切相關。覆銅陶瓷載板廣泛應用于各類新能源汽車、工業控制、消費類家電及新能源發電，受全球宏觀經濟的波動、行業景氣度等因素影響，各類終端產品的市場存在一定的周期性，其周期性波動會傳遞至功率半導體及覆銅陶瓷載板行業。行業下游新能源汽車市場中，當宏觀經濟整體向好時，有利于提升汽車整車的消費，從而帶動上游功率半導體及覆銅陶瓷載板產銷量的增長；當宏觀經濟下滑時，汽車消費放緩，從而對上游功率半導體及覆銅陶瓷載板行業的產銷量也會產生不利影響。此外，貿易環境、政治環境波動等因素會造成市場整體波動，可能對覆銅陶瓷載板企業的經營業績造成不利影響。

2）季節性

覆銅陶瓷載板行業暫不存在明顯的季節性變化，其上下游均無明顯的季節性特點。

3）區域性

近年來，我國加大了對半導體行業的重視程度，出臺了多項扶持政策鼓勵投資，國內廠商在功率半導體行業投入大量資金，促進了行業的快速發展。目前，國內規模較大的功率半導體行業企業大部分集中在長三角、珠三角區域，境外規模較大的功率半導體行業企業主要集中在歐洲、日本等地區。行業下游新能源汽車市場也呈現出集中化的行業發展趨勢，生產主要分布在長三角、珠三角、東北、環渤海、中部和西南等地區，我國汽車電子行業主要圍繞汽車產業集群分布，選擇在汽車制造商臨近區域設立生產基地，形成了以東北、長三角、珠三角、環渤海、中部和西南等汽車產業基地為輻射中心的行業區域性分布特征。

4、行業發展面臨的主要機遇與風險

（1）機遇

1）國家政策大力支持半導體材料產業發展

覆銅陶瓷載板是半導體器件重要的封裝材料。半導體器件作為半導體產業的重要組成部分，是我國重點發展的戰略性、基礎性和先導性支柱產業，屬于國家高度重視和鼓勵發展的行業。近年來，國家相關部委出臺了一系列支持和引導半導體器件以及與其相關的電子專用材料發展的政策法規，如《中華人民共和國國民經濟和社會發展第十四個五年規劃和 2035 年遠景目標綱要》《基礎電子元器件產業發展行動計劃（2021-2023 年）》《關于擴大戰略性新興產業投資培育壯大新增長點增長極的指導意見》，均提到了要大力推動我國半導體器件、電子專用材料的發展。

2）下游應用市場快速增長

覆銅陶瓷載板是功率半導體模塊封裝的核心材料之一，對功率半導體的性能、可靠性發揮關鍵作用，終端應用覆蓋電動車、新能源發電、消費電子、家電、工業控制等。尤其伴隨近年來碳中和政策下新能源產業高速發展，功率半導體作為新能源產業的基礎電子元器件，有望迎來更大的發展空間，從而帶動覆銅陶瓷載板市場進入高速發展期。

（2）風險

1）目前國內覆銅陶瓷載板企業主要競爭對手為國外廠商，如羅杰斯、賀利氏均為材料領域國際龍頭，研發實力、資金實力、綜合競爭力強。隨著國內市場需求的不斷增長，羅杰斯、賀利氏等國際頭部企業已開始強化在中國市場的競爭策略。

2）國內產業鏈配套薄弱

由于國內陶瓷載板相關產業發展時間較短，國內尚不具備完整的產業鏈配套能力，國內企業覆銅陶瓷載板生產所需的主要生產設備如氧化設備、燒結爐等需從國外進口，主要原材料如陶瓷片、銅箔等高端產品，對海外企業有一定程度依賴，且近年來海外主要供應商的產能增長有限，未來原材料供應將難以滿足國內企業的生產規模。相對于海外競爭對手，因世界政經局勢、商業習慣等因素，國內覆銅陶瓷載板企業在海外供應鏈上存在一定不可控風險。

5、行業主要企業/玩家

（1）Rogers Corporation

該公司產品包括電力電子材料、高彈體材料等各類工程材料，廣泛應用于汽車、軌道交通、能源、電子產品、通信、服裝等領域。羅杰斯的覆銅陶瓷載板產品主要為 curamik ?品牌的 DCB、AMB 產品，主要面向電力電子設備。

（2）Denka

該公司是一家主要從事化學產品的制造的企業，由其電子/尖端產品部門負責陶瓷載板業務，開發有高導熱性陶瓷載板，主要產品為氮化硅和氮化鋁 AMB 基板。

（3）KCC Corporation

該公司產品廣泛運用于汽車、船舶、集裝箱、工業、彩鋼和建筑等行業。韓國 KCC 集團的覆銅陶瓷載板產品主要有氧化鋁 DCB基板、氮化鋁 DCB 基板、氧化鋯增韌氧化鋁 DCB 基板、氮化硅 AMB 基板等。

（4）Heraeus Electronics

該公司是世界知名電子組裝和封裝材料的制造商，致力于為電子器件以及通信行業的材料解決方案。賀利氏電子的覆銅陶瓷載板產品主要為 DCB、AMB。

（5）Dowa

該公司其產品主要包括氮化鋁 AMB 基板、ALMIC ?Al-陶瓷載板（MCB），是全球領先的功率半導體用金屬陶瓷載板制造商。

（6）富樂華

該公司主營業務為功率半導體覆銅陶瓷載板的研發、設計、生產與銷售。

（7）南京中江

該公司主要產品為 DCB、AMB 及DPC 產品。

（8）合肥圣達

該公司主要產品為氮化鋁（AlN）陶瓷材料及 DCB 產品。

6、行業主要壁壘

覆銅陶瓷載板行業存在較高的技術壁壘，長期由海外大型生產企業占據絕大部分市場份額。進入行業的主要壁壘如下：

（1）人才壁壘

覆銅陶瓷載板行業具有顯著的技術密集型的特征，在產品研發、大規模生產、應用技術服務等方面，均需要具有專業扎實和經驗豐富的綜合型人才。同時，隨著行業的快速發展和國際大型企業的激烈競爭，優秀人才對行業發展至關重要。我國覆銅陶瓷載板行業發展歷程較短，行業長期被海外大型企業壟斷，隨著行業的高速發展，行業中的專業人才已越來越供不應求，且頭部集中效應顯著，因而對于新的行業進入者而言，專業人才壁壘較高。

（2）技術壁壘

覆銅陶瓷載板在產業鏈中具有承上啟下的地位和作用，行業技術壁壘高、產品附加值高、產業關聯度強。覆銅陶瓷載板行業的技術壁壘不僅體現在對各種陶瓷材料性能的把握、焊料/蝕刻藥水等關鍵輔材的研制、燒結/蝕刻等核心工藝段的技術研發、工藝流程控制等方面，還體現在滿足下游各類應用需求的快速創新能力。同時，覆銅陶瓷載板的生產工藝較為復雜，每一道工序都會影響產品的最終品質，需要長期的經驗積累和技術研發，因此存在較高的技術壁壘。

（3）質量體系認證及供應商認證壁壘

覆銅陶瓷載板是功率半導體關鍵材料，對下游客戶產品的性能及可靠性意義重大，因此客戶對供應商的審核較為嚴格。行業大型客戶長期實行嚴格的質量認證體系，是進入主流供應體系的必要條件。下游客戶對供應商的產品質量、供應保障、產能規模、技術服務、品牌口碑等要求較高，通常需經過 1-2 年認證周期后，才能正式建立合作。同時，基于質量控制、生產保障、風險控制等考量，一旦與客戶開展合作后，會有較高的穩定性，不會輕易更換供應商。因此，對于行業新進入者，需花費較多時間、精力完成質量體系認證及供應商認證流程人才壁壘

（4）資金壁壘

覆銅陶瓷載板行業具有顯著的資金密集型特征，研發投入、產能建設投入、設備升級投入、人才儲備投入等均對行業內企業提出了較高的資金實力要求。尤其，部分高性能生產設備需從海外進口，價格較高，資金投入要求較大。當前，下游市場需求旺盛，下游行業頭部客戶對供應商通常會有產能保證要求，因此需要行業內企業具有一定的生產能力，對資金實力方面提出了較高的準入門檻。

（5）生產規模壁壘

富樂華所處行業下游市場發展迅猛，且客戶主要以國內外行業頭部企業為主，采購量大、品質要求高，客戶不僅對覆銅陶瓷載板供應商的產品性能、良率及可靠性有嚴格要求，一般還需對供應商的產線產能、交付能力等方面嚴格考察，以確保其自身的供應鏈安全。這對供應商的企業規模提出了較高要求，因此大型客戶在選擇合作供應商時一般不會考慮小型的生產企業，小規模企業進入下游客戶合格供應商體系的難度較大。因此，行業新入企業面臨一定的生產規模壁壘。

同時，生產規模較大的企業在運維管理和生產效率上可以更好發揮規模效應，在原材料采購和客戶談判等方面具備一定的話語權，保證產品在市場上的競爭力。因此新進入企業可能面臨生產規模壁壘。
